马蜂窝 iOS App 启动治理:回归用户体验

2019/5/16 posted in  苹果开发

From:https://mp.weixin.qq.com/s?__biz=Mzg5MTA4Mzg5NA==&mid=2247483816&idx=1&sn=588981334dd8c797ce2e4395db6ca68d&utm_source=tuicool&utm_medium=referral

增长、活跃、留存是移动 App 的常见核心指标,直接反映一款 App 甚至一个互联网公司运行的健康程度和发展动能。启动流程的体验决定了用户的第一印象,在一定程度上影响了用户活跃度和留存率。因此,确保启动流程的良好体验至关重要。

「马蜂窝旅游」App 是马蜂窝为用户提供服务的主要阵地,其承载的 业务模块不断丰富和完善,产品功能日趋复杂, 已经逐渐成长为一个集合旅行信息、出行决策、自由行产品及服务交易的一站式移动平台。

「马蜂窝旅游」iOS App 历经几十个版本的开发迭代,在启动流程上积累了一定的技术债务。为了带给用户更流畅的使用体验,我们团队实施了数月的专项治理,也总结出一些 iOS 启动治理方面的实践经验,借由本文和大家分享。

0X0

如何定义「启动」

要分析和解决启动问题,我们首先需要界定启动的内涵和边界,从哪开始、到哪结束,中间经历了哪些阶段和过程。以不同视角去观察时,可以得出不同结论。

技术视角

App 启动原本就是程序启动的技术过程。作为开发人员,我们很自然地更愿意从技术阶段去看待和定义启动的流程。

App 启动的方式分为 冷启动 和 热启动 两种。简单来说,冷启动发生时后台是没有这个应用的进程的,程序需要从头开始,经过漫长的准备和加载过程,最终运行起来。而热启动则是在后台已有该应用进程的情况下发生的,系统不需要重新创建和初始化。因此,从技术视角讨论启动治理时,主要针对冷启动。

从技术视角出发,分析 iOS 的启动过程,主要分为两个阶段:

pre-main: main() 函数是程序执行入口,从进程创建到进入 main 函数称为 premain 阶段, 主要包括了环境准备、资源加载等操作;

post-main: main() 函数到-didFinishLaunchWithOptions:方法执行结束。该阶段已获得代码执行控制权,是我们治理的主要部分。

 <premain>                  <postmain>

+----------------X------------------------------------X--------->

start main -didFinishLaunchWithOptions:

用户视角

iOS App 是面向终端用户的产品,因此衡量启动的最终标准还是要从用户视角出发。

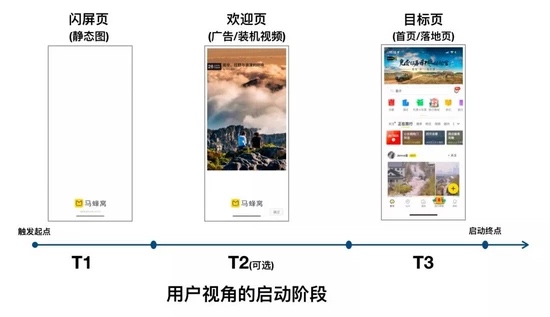

从用户视角定义启动,主要以用户主观视觉为依据,以页面流程为标准。这样看来,常见的 App 启动可以分为三个阶段:

T1:闪屏页
闪屏页是启动过程中的静态展示页。在冷启动的过程中,App 还没有运行起来,需要经历环境准备和初始化的过程。这个过渡阶段需要展示一些视图,供阻塞等待中的用户浏览。

iOS 系统 (SpringBoard) 根据 App Bundle 目录下的 Info.plist 中"Launch screen interface file base name"字段的值,找到所指定的 xib 文件,加载渲染展示该视图。

闪屏页的展示是系统行为,因此无法控制;加载的是 xib 描述文件,无法定制动态展示逻辑,因此是静态展示。

对应技术启动阶段的 pre-main 阶段

T2(可选):欢迎页(广告)
App 运行后根据特定的业务逻辑展示的第一个页面。常见的有广告页和装机引导流程。

欢迎页是业务定制的,因此可根据业务需要优化展示策略,该阶段本身也是可选的。

T3:目标页 (落地页)
App 启动的目标页。

可以是首页或特定的落地页

目标页的加载渲染渲染完成标志着 T3 阶段的结束,也标志着启动流程的结束。

启动治理的最终目标是提升用户体验,在这样的思想下,本文关于启动流程的讨论主要围绕用户视角进行。

0X1

方法论及关键指标

APM 方法论

对 iOS 启动的治理,本质上是对应用性能优化 (App Performance Management) 的过程,其基本的方法论可以归纳为:

界定问题
准确描述现象,确定问题的边界

确定量化评价手段,明确关键指标

分析问题
分析问题产生的主要原因,根本原因

确定问题的重要性,优先级

性能问题可能是单点的短板,也可能是复杂的系统性问题,切忌「头痛医头,脚痛医脚」。要严谨全面地分析问题,找到主要原因、根本原因予以优先解决

解决问题
确定解题的具体技术方案

根据关键指标量化成果

对问题进行总结,积累沉淀

持续监控
性能问题是持续的,长期的

对关键技术指标建立长效的监控机制,确保增量能被及时反馈,予以处理

关键指标

  1. 启动耗时
    启动耗时是衡量启动性能的核心指标,因为它直接影响了用户体验并对用户转化率产生影响。

对启动耗时指标的拆解有助于细粒度地监控启动过程,帮助找到问题环节。具体可以拆解为:

技术启动耗时指标
pre-main

core-postmain

主观启动耗时指标
T1_duration : 从程序运行起点到主视窗可见

T2_duration

T3_duration

total_duration

根据对马蜂窝 App 用户的行为数据分析确认,我们得到以下结论:

启动耗时和启动流失率正相关

启动耗时和次日留存负相关

2.启动流失率
1). 如何定义启动流失
用户视角的启动流程完成前(即目标页渲染完成前),用户主动离开 App(进入后台,杀死 App, 切换到其他 App 等),记做 一次启动流失 。

启动流失率计算公式为:

启动 PV 流失率: 启动流失 PV / App 首次进入前台 PV

启动 UV 流失率: 启动流失 UV / DAU

UV 绝对流失率: 当日仅进入前台一次且流失的 UV / DAU

2) 如何定义首次进入前台
我们先来区分下 冷启动,热启动和首次进入前台 的概念:

iOS App 有后台机制,App 可在某些条件下,在用户不感知的情况下在后台启动(如后台刷新)。 由于用户不感知,如果当日该用户没有主动进入前台,则不会记作活跃用户。因此,单纯的后台启动不是启动流失率的分母。

但是当 iOS App 从后台启动,并留在内存中没有被操作系统清除,而一段时间后,用户触发 App 进入前台,这种情况虽然是热启动,但应被看作「首次进入前台」。

3) 如何定位流失的时机
根据定义,用户主动离开 App 则记作一次流失。从技术角度可以找到两个点:

applicationdidEnterBackground

applicaitonWillTerminate

但在实践的典型场景中我们发现,从用户点击 Home 键到程序接收到-applicationdidEnterBackground 回调存在一定的时间差,该时间差会影响到流失率的判断。

例如,用户在时刻 0.0s 启动 app,启动总时长为 4.0s。用户在时刻 3.8s 点击了 home 键离开 App,则应该记作 launch_leave = true。而程序在时刻 4.3s 接收到了-applicationDidEnterBackground 回调,此时启动已经结束,获得了启动耗时 4.0s。通过比较 Tleave > Tlaunch_total,则错误地记为 launch_leave = false。

由此推测,这里的 delay 是设置灵敏度阻尼,消除用户决策的摆动。这个延时大约在 0.5s 左右。

为了避免这个误差,我们的解决方案是利用 inactive 状态,找到准确的用户决策起点:

用户即将离开前台时,会先进入 inactive 状态,通过-appWillResignActive:拿到决策起点的时间戳 Tdetermine

根据用户最终决策行为,是否确实离开,再决定决策 Tdetermine 是否有效

最终根据有效的 Tdetermine 作为判断流失行为的标准,而不是-applicationdidEnterBackground 的时间点

  1. 启动广告曝光率
    广告是 App 盈利的主要手段之一。广告曝光率直接决定了广告点击消费率;而广告曝光 PV 和加载 PV 直接影响了广告售价。

我们定义:启动广告曝光率 = 启动广告曝光 PV / 启动广告加载 PV。

其中广告素材需要下载,素材渲染需要一定耗时,这些都会对广告曝光率产生影响。进一步来说,启动广告的曝光率会受到 App 启动性能的影响,但更主要的是受缓存和曝光策略的影响,详细阐述在下文「精细化策略」部分介绍。

0X2

iOS App 启动优化

以上,我们对 iOS App 启动治理的思路和关键指标进行了分析和拆解,下面来说一下从技术层面和业务层面,我们对启动性能的优化和流程治理分别做了哪些事情。

一、技术启动优化

  1. 优化pre-main

1). pre-main 主要流程分析
在进行该阶段的优化前,我们需要对 Pre-Main 阶段的过程有所了解,网上的文章较多,这里主要推荐两篇 WWDC 参考文章:

App Startup Time: Past, Present, and Future (https://developer.apple.com/videos/play/wwdc2017/413/)

Optimizing App Startup Time (https://developer.apple.com/videos/play/wwdc2016/406/)

总结来看,pre-main 主要流程包括:

fork 进程

加载 executable

加载 DYLD

分析依赖,迭代加载动态库

rebase

rebind

耗时多

  1. 准备环境

准备 OC 运行时

准备 C++环境

  1. main 函数

2). 优化建议
尽量少使用动态库

尽量编译到静态库中,减少 rebase,rebind 耗时

尽量合并动态库,减轻依赖关系

控制 Class 类的数量规模

由于 selector 需要在初始化时做唯一性检查,应尽量减少使用

少用 initializers

严格控制 +load 方法使用

多用 Swift

Swift 没有运行时

Swift 没有 initializers

Swift 没有数据不对齐问题

3). 性能监控:如何获取启动起点
启动的结束时间相对来说是比较好确定的,但如何定位启动的起点,是启动监控的一个难点。

对于开发环境,可以通过 Xcode 配置启动参数,获得 pre-main 的启动报告:

DYLD_PRINT_STATICS = 1
对于线上环境,根据 premain 主要流程的分析,我们的解决方案是:

创建动态库 ABootMonitor.dylib

ABootMonitor.dylib 实现+load 方法,记录启动起点时间

将 ABootMonitor.dylib 放在 executable 动态库依赖的头部

通过上述方法,可以在线上环境尽量地模拟出最早的启动时间点,从而更好地监测优化效果。

  1. 优化post-main
    post-main 阶段的技术优化主要针对两个方法的执行耗时来进行:

  • (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:

  • (void)applicationDidBecomeActive:(UIApplication *)application;

为什么包含 2,需要我们对 iOS App 生命周期有一定理解。从操作系统的视角来看,iOS App 本质上是一个进程。对于 Mac OS/iOS 系统,进程的生命周期状态包括了:

not-running

running

进程激活,可以运行的状态

suspend

进程被挂起,不可以执行代码,通常在 UIApplication 进入后台后一段时间被系统挂起

zombie

进程回收前的临时状态,很短暂

terminated

进程终止,并被清理

而对于 UIApplication,定义了生命周期状态:

//  UIApplication.h

typedef NS_ENUM(NSInteger, UIApplicationState) {
    UIApplicationStateActive,     // 前台, UIApplication响应事件
    UIApplicationStateInactive,   // 前台, UIApplication不响应事件
    UIApplicationStateBackground  // 后台, UIApplication不在屏幕上显示
} NS_ENUM_AVAILABLE_IOS(4_0);

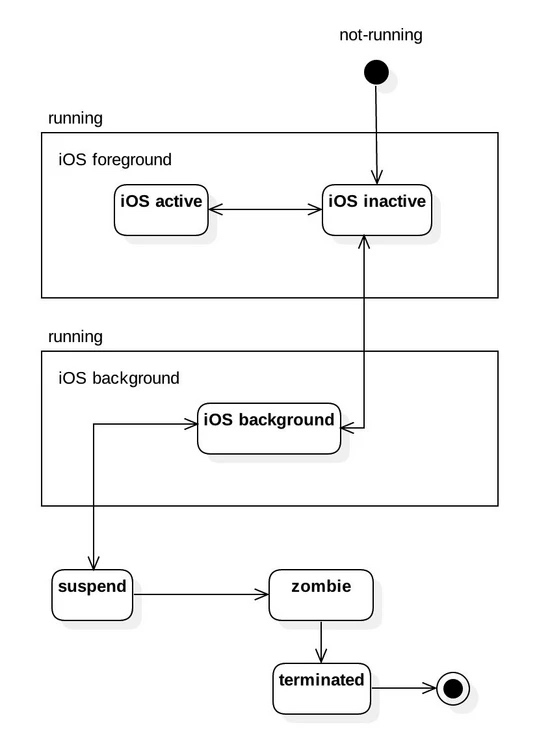

组合起来的状态机如下图:

通过上面的讨论,我们可以分析出以下问题:

UIApplication 会因为某种原因,在用户不感知的情况下被唤起,进程进入 running 状态,但停留在 iOS 的 background 状态

每次冷启动都会执行- (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:,但未必进入前台

在 didFinishLaunchingWithOptions 中进行大量 UI 和网络请求等操作是不合理

post-main 优化思路和建议
整理拆分启动项,以启动项为粒度进行测量

启动项执行尽量在背景线程

启动的过程 CPU 占用较高,占用主线程会导致卡顿,耗时延长,用户体验不佳

启动项并发执行

启动项延迟执行

当 CPU 时间片跑满时,使用多线程并发不能提高性能,反而会因为频繁的线程上下文切换,造成 overhead 耗时增长

尽可能将启动项延迟执行,在时间轴上平滑,降低 CPU 利用率峰值

启动项分组

-didFinishLaunchingWithOptions 只执行必要的核心启动项

其他启动项,在首次调用-applicationDidBecomeActive:后执行

二、精细化策略

  1. 交互优化
    通过技术的实现手段,我们可以从客观上减少启动的绝对耗时。而从用户视角来看,对于启动是否流畅会受到很多心理因素的主观影响。因此从另一方面,我们可以从优化交互的角度提升用户体验。

避免阻塞等待

我们都希望用户可以尽快地使用 App,不要出现流失。但在快消费的时代,用户的耐心是极其有限的。

因此,如果有理由需要用户进行等待,就应该注意尽量避免产品流程是阻塞的。即使有更充足的理由必须让用户在阻塞状态原地等待,也应该给用户提供可响应的交互。

例如,在 T2 欢迎/广告页阶段,为了避免用户阻塞等待,应该提供明显的「跳过」按钮,允许用户进行跳过操作。

如果非要用户在这个阶段等待不可,也可以花一些小心思提供可响应的交互,比如点击触发视觉的变化等,不要让用户除了等待无事可做。

增加视觉信息量

增加屏幕上视图的信息量提供给用户消费,转移其注意力,降低用户对等待的感受。

例如,在 T1 闪屏页阶段,用户处于阻塞等待的状态,无法跳过。而且闪屏页是系统渲染的静态视图,我们无法提供动态响应。那么,我们可以通过在静态视图上提供更多信息量,给等待中的用户消费。

主观感受对比如下图:

合理的动态提示

合适的动画
事实上,早期在部分高性能 Android 设备上,App 的启动比同水平 iDevice 要快。但由于 iOS 设计了符合神经认知学的交互动画,使得主观感受到的时间缩短。

动画是否「合适」,关键在于对场景的选择和数量的把握。一个常见的动画耗时约为 0.25s,对于启动流程来说,已经可以解决或掩盖不少问题了。

合适的提示信息
好的交互体验和产品流程,至少应该是符合用户预期的。给以合适的动态提示,让用户知道此刻使用的 App 正在发生什么,可以极大地提升用户体验。

例如在 T2 广告页阶段,广告需要占时 3 秒钟的时间。交互上建议给与广告消失的倒计时提示:

一方面,倒计时提示可以有动态 loading 的视觉效果,展现 App 的良好运行;

另一方面,倒计时可以让用户安心,主观上耗时减少,情绪上不至于焦虑和退出。

  1. 基于场景的启动会话
    根据对启动过程的定义,我们可以列举出一些启动的「起点」和「终点」,比如:

启动触发点:
点击 App 图标正常启动

初次安装

点击 PUSH 进入

应用间跳转

3DTouch

Siri 唤起

其他

启动终点--目标页:
应用首页

指定的落地页

可以看出,启动的起点和终点多种多样,而对于启动流程的设定,很多都是和业务场景强相关的,比如:

初次安装需要进入装机引导流程

正常启动需要展示广告

PUSH 进入可以不展示广告,直达落地页

其他

如何才能维护这些复杂的启动关系,提高业务承载能力呢?我们的优化思路是基于场景创建启动会话:

由启动参数和其他条件确定启动场景

根据启动场景创建具体的启动会话

启动会话接管之后的启动流程

  1. 启动广告曝光和缓存策略
    广告曝光主要流程为: 请求广告接口 —> 准备广告素材 —> 展示广告页,进行曝光。

在准备广告素材环节,我们会判断广告素材是否命中缓存。如果命中则直接使用缓存,这样可以明显缩短广告加载的时间。如果没有命中,则开始下载广告素材。当广告素材超过设定的准备时长,则此次曝光不显示。

通过以往数据量化分析,我们发现通常情况下,广告未曝光的主要原因是由于广告素材准备超时,且素材体积和广告曝光率是负相关的。 为了保证广告的曝光率,我们应该尽量减少广告素材的体积,并且提高广告素材缓存的命中率。

下面分别介绍下我们的启动广告预缓存策略和启动广告曝光策略。

启动广告预缓存策略
广告素材接口和广告曝光接口分离

在可能的合适时机,下载广告素材

例如后台启动,后台刷新等

尽可能地提前下发广告素材

拉长广告素材投放的时间窗口

常见地可提前半月下发广告素材

对于 「 双十一等大促活动,应尽早地下发素材

启动广告曝光策略
分级的广告曝光QoS策略
若业务许可,可对广告优先级进行分级

对于低优先级,应用 cache-only 的曝光策略

对于普通优先级,应用 max-wait 的曝光策略

对于高优先级,应用 max-retry 的曝光策略

灵活的曝光时机选择
通常我们仅在首次进入前台时,进行广告曝光,但这有一定的缺陷:

启动耗时长了,用户体验差,启动流失率高

对于当日只有一次启动且启动流失的用户,丢了这个 DAU

我们可以在 App 首次进入前台,和热启动切回前台时选择时机,进行有策略的曝光

可依据策略,在首启时不展示广告页,提升用户体验,DAU,减少启动流失

可在 App 切回时展示,提升广告曝光 PV,和曝光率。

由于 App 之前已经启动,此时大概率已经缓存了广告素材

由于 App 一次生命周期存在多次切回前台,曝光 PV 可以得到提升

根据马蜂窝 App 的统计分析,在激进策略下可提升曝光 PV 约 4 倍

三、合理利用平台机制

iOS 经过多年的迭代,提供了很多智能的平台机制。合理利用这些机制,可以强化 App 的功能和性能。

  1. 内存保活
    我们已经讨论了冷启动和热启动的区别:

冷启动是进程并不存在的状态,一切需要从 0 开始。

热启动是指进程在内存中(iOS 不支持 SWAP),此时可能处于 background 的 running 状态或 suspend 状态,用户唤起进去前台。

热启动可以极大地减少 T1 闪屏页时间,从而减少启动耗时。

因此,我们应该尽量增加热启动概率,并且尽量减少 App 在后台被系统回收的概率。

iOS App 生命周期中关于系统内回收策略如下:

App 进入后台后,进程会活跃一段时间后,会被操作系统挂起,进入 suspend 状态。除非在 info.plist 指定进入后台即退出。

前台运行的 App 拥有内存的优先使用权

当前台的 App 需要更多物理内存时,系统根据一定策略,将一部分挂起的 App 进行释放

系统优先选择占用内存多的 App 进行释放

优化思路:
App 进入后台时,应该将内存资源竟可能的释放,尽量在内存中保活

尤其对于可重得的图片,文件等资源进行释放

对于可持久化的非重要内存,也可做持久化后释放

对于线上,应利用后台进程激活状态,加强对后台内存使用的监控

  1. 后台拉起
    iOS 系统提供了一些机制,可以帮助我们实现在用户不感知的情况下拉起 App。合适的拉起策略,可以优化 App 性能和功能表现,比如提升当日首启热启动的概率;在后台准备更新一些数据,如更新 PUSH token、准备启动广告素材等。

iOS 常见的后台拉起机制包括:

Background-fetch 后台刷新

需要权限

在某特定时机拉起,智能策略

PUSH

静默推送

远端推送

aps 中指定 "content-available = 1"

App 实现相关处理方法

地理围栏

后台网络任务 NSURLBackgroundSession

VOIP 等其他

使用后台机制时,有以下几点需要注意:

常见的后台机制需要 entitlement 声明和用户授权

部分节能模式会使部分拉起机制失效,节能模式不可用

拉起策略参考用户意图,用户主动杀死 App,会使部分拉起机制失效

正常进入后台,该 App 会向系统应用 「 AppSwitcher 」 注册,并受其管理

如果用户主动杀死 App,该 App 不会向 「 AppSwitcher 」 注册

后台拉起时,主要从 AppSwitcher 的注册列表选择 App 进行操作。 例如,后台刷新会根据某种策略排序,依此拉起 AppSwitcher 中注册的部分 App

批量拉起会导致服务端接口压力过大

例如使用 PUSH 拉起,则短时间内可能有数千万的 App 被拉起,此时接口请求不亚于一次针对服务端的 DDOS 攻击,需要整理和优化

四、结构化定制

页面栈/树优化
App 通过页面进行组织,在启动过程中,我们需要构建根页面栈。

由上分析我们知道,App 存在后台拉起,我们建议在首次进入前台时才进行页面渲染操作。但另一方面,根页面栈是 App 的基本结构,应该作为核心启动流程。因此我们提出以下解决方案:

涉及启动的页面,如首页、落地页等,应将页面栈创建、数据请求、页面渲染分离

在核心启动流程 (didFinishLaunch) 创建核心页面栈

在即将进入前台时,异步请求数据

在目标页即将展示时,进行渲染

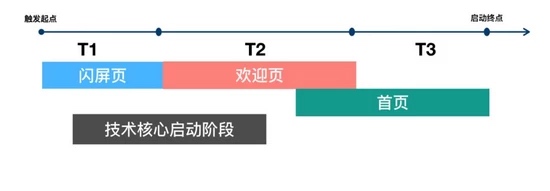

例如,在广告页消失前的 1s,通知首页进行渲染,如下图

由于目标页可能和 T2 等启动阶段重叠,应特别注意页面加载的性能问题,避免交叉影响

0x3

结语

经过团队 3 个月的持续优化治理,马蜂窝 iOS App 的启动优化取得了一些成果:

启动耗时: 约 3.6s,减少约 50%

PV启动流失率: 降低约 30%

启动广告曝光率: 大幅提升

ios App 的启动治理乃至性能管理,是一个长期且艰巨的过程,需要各位开发同学具备良好的对平台和对代码性能的理解意识。其次,性能问题也常常是一个复杂的系统性问题,需要严谨地分析和推理,在此感谢支持以上工作的马蜂窝数据分析师。最后,这项工作需要建立完善的性能监控机制,持续跟踪,主动解决。

One

More Thing

我们计划于近期将马蜂窝 iOS 的启动框架开源,欢迎持续关注马蜂窝公众号动态。期待和大家交流。

本文作者:许旻昊,马蜂窝 iOS 研发技术专家。
